ESPECIFICAÇÕES

Performance:

  • Sistema elétrico AC com controlador Curtis de última geração.
  • Transmissão precisa de alta resistência.
  • Motor hidráulico de baixo nível de ruido, cilindros, tubos e mangueiras de qualidade garantem longa vida do sistema hidráulico.
  • Conectores e cabos elétricos de qualidade reduzem o risco de falhas no sistema elétrico evitando paralisações indesejadas.
  • A torre em forma de H garante segurança ao equipamento. Chassi moderno de grande resistência e durabilidade.

Segurança:

  • O sistema hidráulico com válvulas de segurança garante que a torre abaixe em velocidade normal em caso de rompimento de mangueiras.
  • Para segurança do operador, a empilhadeira atingirá velocidade máxima somente se os braços laterais de proteção estiverem abertos; caso contrario só operará no modo de baixa velocidade.
  • Sistema de reversão anti-esmagamento do operador.
  • Botão de emergência desliga o sistema elétrico para evitar acidentes se estiver fora de controle.
  • Segurança e proteção reduz a velocidade de deslocamento quando os garfos estiverem elevados.
  • Redução automática de velocidade em curvas.
  • O freio emergência garante a segurança da empilhadeira.
  • Direção elétrica para conforto  e confiabilidade na operação.

Manutenção:

  • Motor de tração livre de manutenção.
  • O horímetro e indicador de carga de bateria para controle de operação e manutenção.
  • Tampa traseira de simples desmontagem facilita o rápido acesso aos principais componentes para verificação manutenção preventiva e/ou corretiva.
  • Fácil acesso para verificação da bateria.
  • A transmissão vertical  simplifica a inspeção e serviços.
  • O sistema elétrico permite fácil solução problemas.



Operação:

  • Timão ergonômico com indicador de solução torna a operação fácil e precisa.
  • Plataforma dobrável proporciona operações de operador embarcado ou caminhando.
  • A plataforma fechada permite a operação em menores espaços.
  • Os braços de proteção são ergonômicos e resistentes tornam a operação confortável e segura.
  • O conjunto todo permite condução suave.

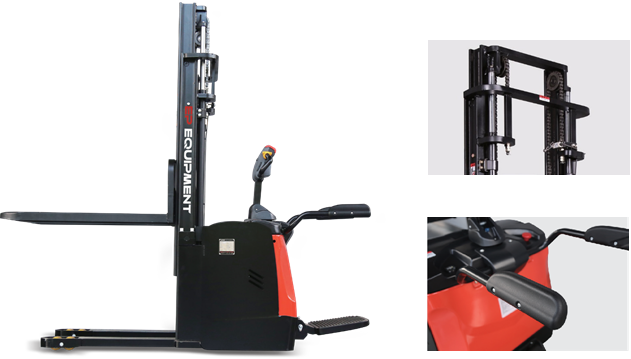

Empilhadeira Elétrica Patolada



Geral
1.1 Fabricante EP
1.2 Modelo ES16-RS
1.3 Unidade de acionamento Electric
1.4  Tipo de operação       Caminhando / embarcado
1.5  Capacidade nominal de carga Q kg 1600
1.6 Centro de carga                                                                    c            mm 600
1.8 Distância do eixo de tração à face vertical dos garfos x mm 693
1.9 Distância entre eixos                                                             y            mm 1375
Pesos
2.1 Peso próprio com bateria kg 1240
2.2 Carga nos eixos de tração e carga – com carga                                 kg 960/1880
2.3 Carga nos eixos de tração e carga – sem carga kg 860/380
Bitolas e rodas
3.1 Tipo de revestimento das rodas Poliuretano
3.2 Roda de tração – diâmetro x largura                              mm Ф230×75
3.3 Rodas de carga – diâmetro x largura mm Ф85×70
3.4 Rodas de carga – diâmetro x largura Ф130×55
3.5 Quantidade de rodas – tração (x) / apoio / carga mm 1x +1/4
3.6  Bitola entre eixos de tração e de apoio                                b10         mm 574
3.7 Bitolas disponíveis entre eixos de carga b11 mm 380/410/495
Dimensões
4.2 Altura da torre abaixada h1 mm 2020
4.3 Elevação livre dos garfos                                                      h2          mm 100
4.4 Máxima elevação dos garfos h3 mm 2950
4.5 Altura da torre totalmente elevada                                        h4          mm 3465
4.9 Alturas minima e máxima do timão de comando h14 mm 1150/1480
4.15 Altura dos garfos totalmente abaixados                                h13         mm 88
4.19 Comprimento total l1 mm 2030
4.20 Comprimento da face traseira à face vertical dos garfos        l2            mm 879
4.21 Largura total b1 mm 850
4.22 Dimensão dos garfos                                                            s/ e/ l     mm 60×190×1150
4.24 Largura do carrinho dos garfos b3 mm 800
4.25 Larguras externas disponíveis dos garfos                             b5          mm 570/600/685
4.32 Altura livre do solo m2 mm 28
4.34.1 Corredor mínimo cm palete de 1000 × 1200 (largura) mm     Ast        mm 2605/2965
4.34.2 Corredor mínimo c/ palete de 800 × 1200 (comprimento) mm Ast mm 2575/2935
4.35 Raio de giro                                                                          Wa        mm 1730/2090
Performance
5.1 Velocidades de deslocamento - com carga / sem carga km/ h 5.5/6.0
5.2 Velocidades de elevação – com carga / sem carga                            m/ s 0.13/0.16
5.3 Velocidades de abaixamento – com carga / sem carga m/ s 0.30/0.22
5.8 Capacidades de vencer rampas – com carga / sem carga                  % 8/16
5.10 Freios de serviço, emergência e estacionamento                          Eletromagnético
Sistema elétrico
6.1 Motor de tração classificação S2 60 min kW 1.6
6.2 Motor da bomba hidráulico classificação S3 15%                               kW 3.0
6.3 Dimensões do compartimento da bateria mm 834×216×630
6.4 Bateria tensão / capacidade nominal K5                                            V/ Ah 24/210
6.5 Peso da bateria kg 200
Dados adicionais
8.1 Unidade de tração AC
10.5 Direção Elétrica
10.7 Nível de ruído dB (A) 74



1 -  Os dados da tabela  são para equipamentos  “standard”.
2 -  O fabricante reserva-se o direito alterar/modificar o produto  sem  prévio aviso.
